Presentació del producte

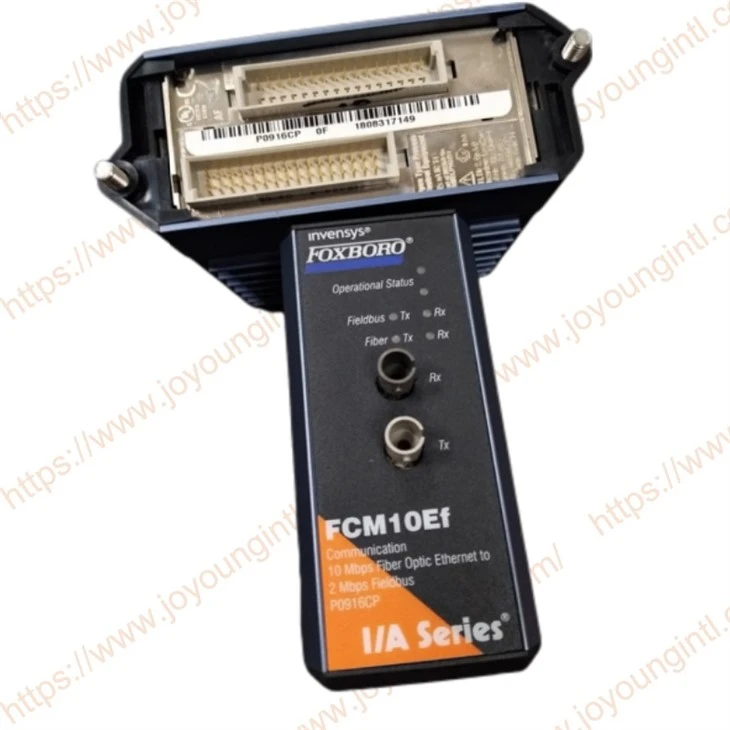

FCM10Ef P0916CPEl mòdul de comunicacions de bus de camp és una interfície de comunicacions de fibra òptica que permet que els mòduls de bus de camp (FBM) muntats en carril DIN-es comuniquin amb l'estació de control de la sèrie I/A a llargues distàncies mitjançant cablejat de fibra òptica. Els mòduls FCM10Ef proporcionen una xarxa ampliada, una personalització fàcil i distàncies de cablejat generals més grans en una xarxa de fibra òptica. Aquesta configuració és ideal per a llocs en què els grups de FBM s'han de separar a distàncies més grans.
Especificacions tècniques
|
Marca |
FOXBORO |
|
Model |
FCM10EF |
|
Número de part |
P0916CP |
|
Descripció |
Mòdul de comunicacions de bus de camp |
| Velocitat de transmissió de dades | 10 Mbps (Ethernet) / 2 Mbps (bus de camp) |
| Adaptació a la xarxa | Fibra òptica Ethernet, cable de fibra òptica multimode |
| Llum indicadora | Indicador LED d'estat de xarxa/comunicació/mòdul |
|
Origen |
EUA |
|
Dimensió |
15*15*6 cm |
|
Pes |
0,34 kg |
Detalls del producte
FCM10Ef(P0916CP)els mòduls s'utilitzen amb convertidors de fibra òptica multiport (concentradors), que es connecten a l'estació de control de la sèrie I/A mitjançant el bus de camp d'alta-velocitat, opcionalment redundant de 10 Mbps Ethernet. Fins a sis grups de plaques de base-muntadesFCM10Efels mòduls i els FBM es poden enllaçar a cada convertidor de fibra òptica multiport opcionalment redundant (concentrador), per a un màxim de 120 FBM per estació de control de la sèrie I/A (segons els períodes d'exploració seleccionats). Per donar suport a la redundància, un parell deFCM10Efs'han d'utilitzar mòduls per a cada agrupació FBM. En configuracions no-redundants, només unaFCM10Efés necessari per a cada agrupació.
ESPECIFICACIONS AMBIENTALS(a)
| En funcionament | |
| TEMPERATURA | -20 a +70 graus (-4 a +158 graus F) |
| HUMITAT RELATIVA | 5 a 95% (sense condensació) |
| ALTITUD | -300 a +3.000 m (-1.000 a +10.000 peus) |
| Emmagatzematge | |
| TEMPERATURA | -40 a +70 graus (-40 a +158 graus F) |
| HUMITAT RELATIVA | 5 a 95% (sense condensació) |
| ALTITUD | -300 a +12.000 m (-1.000 a +40.000 peus) |
| Contaminació | |
| Classe G3 (Harsh) tal com es defineix a la norma ISA, S71.04. Grau de contaminació 2 tal com es defineix a la IEC 664-1. | |
(a) Els límits ambientals d'aquest mòdul es poden millorar pel tipus de tancament que conté el mòdul. [Consulteu la fitxa d'especificacions del producte (PSS) aplicable, que descriu el tipus específic de tancament que s'ha d'utilitzar.]
ESPECIFICACIONS FUNCIONALS
| Requisits d'alimentació | |
| RANG DE TENSIÓ D'ENTRADA (REDUNDANT) | 24 V CC +5%, -10% |
| CONSUM | 7 W (màxim) a 24 V dc |
| DISSIPACIÓ DE LA CALOR | 7 W (màxim) a 24 V dc |
| Vibració | |
| 0,75 g (de 5 a 200 Hz) | |
| Requisits de calibració | |
| No cal calibrar el mòdul. | |
DISSENY DEL MÒDUL FCM10Ef
FCM10EfEls mòduls converteixen els senyals de 2 Mbps utilitzats per l'FBM en senyals Ethernet de fibra òptica de 10 Mbps utilitzats amb el cablejat de fibra òptica, i viceversa.

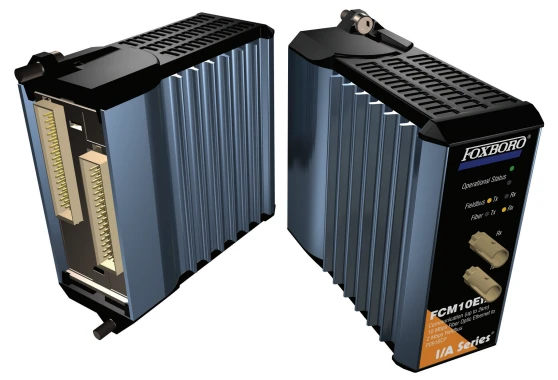

Els mòduls FCM10Ef tenen un disseny compacte, amb un exterior d'alumini extruït robust per a la protecció física dels circuits. Les carcasses especialment dissenyades per al muntatge dels FBM i els FCM proporcionen diversos nivells de protecció ambiental per als mòduls FCM10Ef, fins a entorns durs segons l'estàndard ISA S71.04.
ElFCM10Efes pot treure/substituir de la placa base sense treure l'alimentació. Sis díodes emissors de llum (LED) incorporats a la part frontal de l'FCM10Ef indiquen l'estat de l'activitat de la xarxa cap a/des dels FBM associats i l'estat operatiu del mòdul FCM10Ef.
