Introducció del producte

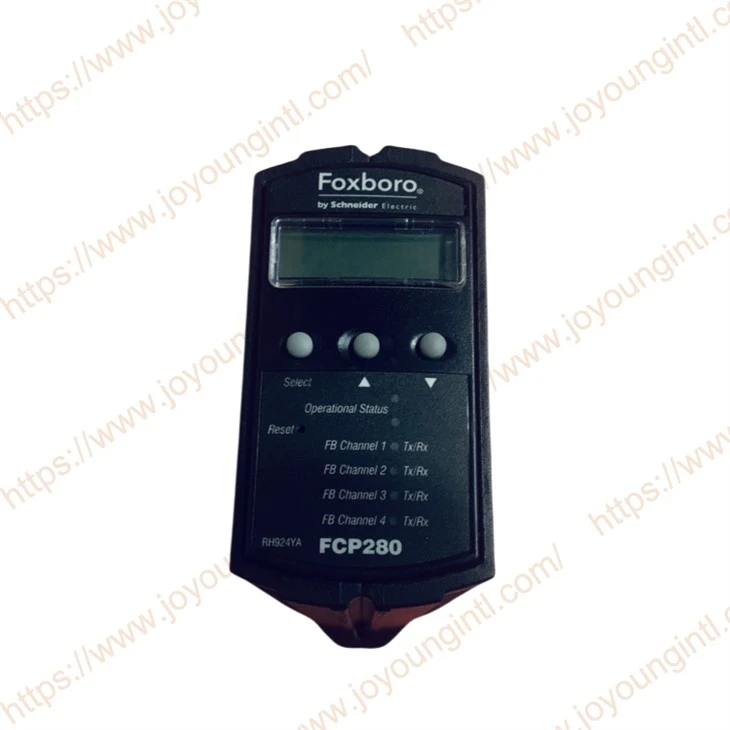

El processador de control de camp ECOSTRUXURE ™ FOXBORO ™ DCS 280 (FCP280) és un mòdul de controlador distribuït, opcionalment de falles, amb camp. El FCP280 realitza un control regulatori, lògic, de temps i de control seqüencial juntament amb els mòduls de camp de camp de Foxboro DCS connectats (FBMS). També realitza l'adquisició de dades i la detecció d'alarma i la notificació. El FCP280 es connecta a la xarxa de control DCS Foxboro mitjançant cables Ethernet de fibra òptica estàndard o coure 100 Mbps dels adaptadors de xarxa instal·lats a la seva placa base.
Especificacions tècniques
|
Marcar |
Foxboro |
|
Model |
Fcp280 |
|
Número de part |
RH924YA |
|
Descripció |
Processador de control de camp 280 |
|
Origen |
Estats Units |
|
Dimensió |
15*15*6cm |
|
Pes |
0,8 kg |
Detalls del producte
• FCP280: RH924YA
• FCP280 Placa base muntada horitzontal: rh924yl
• FCP280 placa base muntada vertical: rh924yf
• FCP280 Placa base de cables: (muntatge horitzontal o vertical) rh100jx
• Adaptador de fibra: RH924WA
• Adaptador de coure: RH924UQ
• Adaptadors de divisors:
◦ Splitter de camp de camp bessona: rh928cv
◦ Adaptador de cable de camp de camp redundant:
RH924ZJ - Per utilitzar -lo quan el FCP280 es troba al bell mig d'una cadena de plaques base de 200 sèries
RH928CY: permet l'ús de cables de camp de mòdul redundants entre les plaques base per dividir i acabar amb el camp de camp modular i els senyals estroboscopis de temps opcionals
◦ Adaptador estrobatori de temps: RH924ZQ
El nombre de 200 FBM de sèries i 100 sèries que pot suportar un FCP280 varia en funció dels tipus de FBM utilitzats:
• Les 200 sèries FBMS utilitzades exclusivament amb FCP 280 - cada port de camp de camp de la placa base FCP280 es pot connectar a una cadena de placa base amb fins a 32 FBM compactes o estàndard de 200 FBM per cadena a través de 2 Mbps HDLC Fieldbus de fins a 128 mòduls.
• FBM de sèries i 100 sèries (configuracions de doble baud) utilitzades amb FCP280. El FCP280 pot donar suport a un total de FBMS de la sèrie 128 100 (mòdul y) o dispositius competitius (com ara FBMS del sistema DCS FBMS) en una o més cadenes de plaques base, amb la resta del FCP280 Limit de 128 mòduls de ser de 200 sèries FBM, depenent de la càrrega de Fieldbus de la FCP280. Per exemple, un FCP280 podria suportar 64 100 sèries fbms i {64 200 sèries fbms (com 64 + 64=128). Els FBM principals i d’expansió es consideren dos FBM per a comptes. A més, no es permeten més que 64 100 FBMS a cada port de canal PIO/placa base.
El FCP280 té una pantalla de cristall líquid (LCD) a la placa facial, que mostra diverses dades d’estat i identificació:
• La primera línia normalment mostra la lletra i el rol de FCP280 (primària/ ombra/ single)
• La segona línia mostra el número de part del FCP280, la informació de revisió del maquinari, la data de fabricació, la versió del sistema operatiu i el seu estat a la xarxa de control
