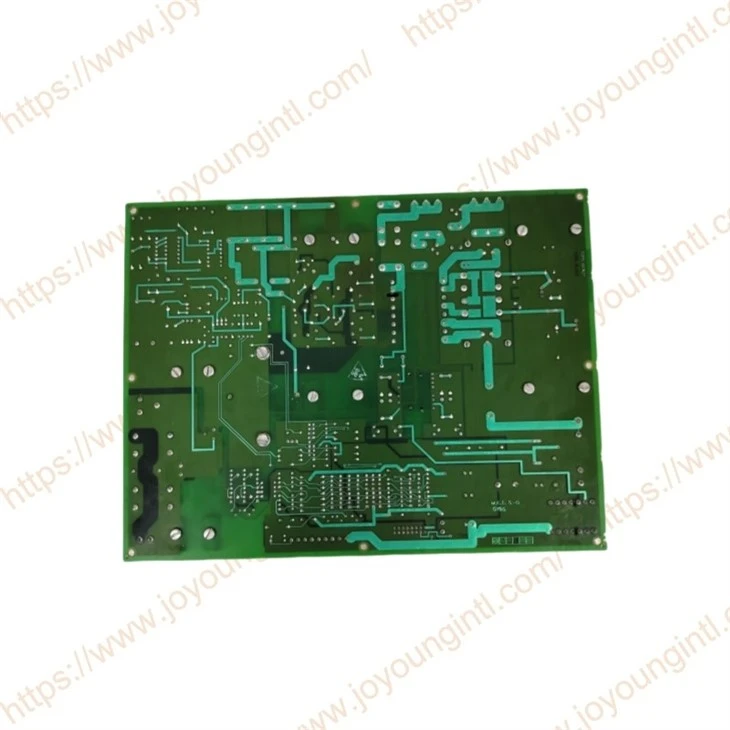

PLACA D'ALIMENTACIÓ GE DS200TCPSG1A

Conversió d'energia: converteix la potència de 125 V CC del nucli PD (distribució d'energia) en diferents voltatges requerits per diversos components del sistema, com ara + 5V CC, +24V CC, ±15V CC i ±24V CC, etc.
Protecció del circuit: quan el corrent supera el rang d'ús segur al circuit, l'element del fusible es fon, evitant així que el corrent passi pel circuit i evitant que la placa de circuit sigui danyada.
Transmissió del senyal: la tensió d'alimentació convertida es distribueix a altres plaques de circuit relacionades en forma de cadena de margarides mitjançant connectors com ara 2PL, J1, JC, JP1, JP2, etc., per proporcionar energia per a la sortida de corrent de la vàlvula servo, tensió d'alimentació RTD, tensió d'alimentació de sortida MA, tensió d'alimentació del microprocessador, etc.



Per garantir l'estabilitat de la potència de sortida i la seguretat elèctrica general del sistema, elDS200TCPSG1Aestà equipat amb una varietat de mecanismes de protecció d'energia de grau-industrial, com ara:

*Circuit d'estabilització de la tensió de sortida: assegureu-vos que la tensió de sortida fluctuï dins d'un rang controlable durant el funcionament a llarg termini-per evitar que la deriva de tensió afecti l'estabilitat dels controladors i mòduls d'E/S aigües avall.
*Protecció contra sobreintensitat i mesures de protecció contra-cortcircuits: mitjançant el disseny del circuit de protecció i limitació de corrent intern-, es protegeix automàticament i el circuit de càrrega dels danys en cas de corrent anormal.
*Protecció d'aïllament del sistema: s'adopta un disseny d'aïllament entre els terminals d'entrada i sortida, així com entre diferents circuits de distribució de tensió, per reduir les interferències de soroll i millorar la capacitat anti-interferències del sistema.
* Disseny de protecció tèrmica: equipat amb monitorització de sobreescalfament i compensació de temperatura per evitar la degradació del rendiment o els danys a causa d'un funcionament prolongat d'alta-temperatura de la font d'alimentació.



Aquestes mesures de protecció garanteixen que el DS200TCPSG1A pugui mantenir la seva pròpia estabilitat i seguretat, així com l'estabilitat i la seguretat generals del sistema, fins i tot quan es trobi amb pujades de tensió anormals o fluctuacions de càrrega durant el funcionament, reduint així la probabilitat d'aturades inesperades o fallades de maquinari.



Alguns errors comuns i solucions deDS200TCPSG1A:
1. Error de conversió d'energia
Fenomen d'error: la tensió de sortida és inestable o no es pot emetre el valor de tensió correcte, cosa que fa que el dispositiu connectat a la placa no funcioni correctament. Per exemple, la tensió de sortida de +5V CC pot ser baixa, cosa que fa que el microprocessador funcioni de manera anormal.
Anàlisi de causes: danys als components del circuit de conversió d'energia, com ara el transformador, el díode rectificador, el condensador del filtre, etc.; Font d'alimentació d'entrada anormal de 125 V CC.
Solució: utilitzeu un multímetre o una altra eina per comprovar els components del circuit de conversió d'energia. Si es troben components danyats, substituïu-los per components de les mateixes especificacions. Comproveu l'estabilitat de la font d'alimentació d'entrada per assegurar-vos que la tensió d'entrada estigui dins del rang normal. Si hi ha un problema amb la font d'alimentació d'entrada, repareu o substituïu els components corresponents.



2. Fallada del fusible
Fenomen d'avaria: el fusible de la placa de circuits esclata, provocant que el circuit s'interrompi i que l'equip relacionat perdi l'alimentació.
Anàlisi de la causa: el corrent de sobrecàrrega es produeix al circuit, que pot ser causat per un curtcircuit al dispositiu connectat, un augment sobtat de la tensió d'alimentació, una fallada del circuit a la pròpia placa de circuit o la qualitat del fusible en si.
Solució: Trobeu la causa de la sobrecàrrega al circuit, elimineu l'error de curtcircuit o repareu l'anormalitat de la tensió; substituïu el fusible amb la mateixa especificació per assegurar-vos que pugui suportar el corrent de treball normal.



3. Falla de transmissió del senyal
Fenomen de fallada: el senyal d'alimentació distribuït a altres plaques de circuit a través del connector es perd o és inestable, provocant que altres plaques de circuit no funcionin correctament o funcionin de manera anormal. Per exemple, la servovàlvula pot experimentar una disminució de la precisió del control a causa de senyals de potència inestables.
Anàlisi de causes: el contacte deficient del connector pot ser causat per la soltura, l'oxidació o el dany; la línia de transmissió està oberta o en curt{0}}circuit; el circuit de transmissió del senyal a la placa de circuit és defectuós.
Solució: comproveu el connector, netegeu la capa d'òxid, assegureu-vos una connexió ferma i substituïu el connector si està danyat; comprovar la línia de transmissió, reparar el circuit obert o eliminar l'error de curtcircuit; Utilitzeu eines professionals per detectar el circuit de transmissió del senyal a la placa de circuits i reparar o substituir components danyats.
