Introducció del producte

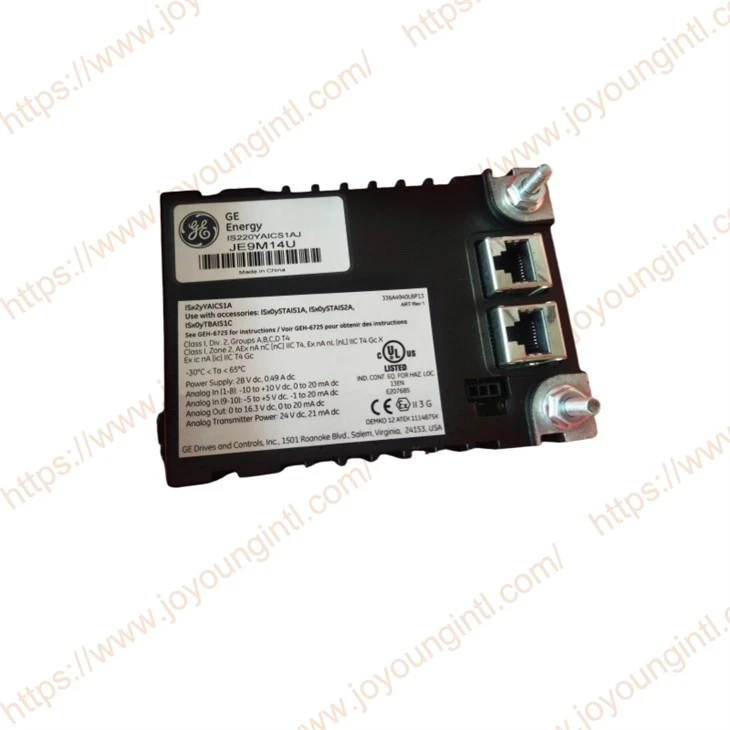

IS220YAICS1A Mòdul de controlador d’automatització programable d’entrada/sortida analògica, part de la sèrie GE Mark Vie, per a sistemes de control industrial.El paquet d'entrada/sortida analògica (YAICS1A) proporciona la interfície elèctrica entre un o dos ionets i una placa de terminal.El paquet gestiona fins a 10 entrades analògiques, les primeres de les quals es poden configurar com a ± 5 vor ± 10 V entrades, o {4-20 MA correntEntrades. Les dues últimes entrades es poden configurar com a ± 1 mA o 4-20 mA. Utilitzant 4-20 mA Entrades produeix millor DC queEntrades de tensió.
Especificacions tècniques
|
Fabricar |
General Electric (GE) |
|
Model |
IS220yaics1a |
| Número de part | IS220yaics1a |
|
Descripció |
Marca IAIC Entrada analògica/sortida
|
|
Origen |
Estats Units |
|
Dimensió |
18*18*7cm |
|
Pes |
0. 32kg |
Detalls del producte
YAIC és compatible amb els taulers de terminal TBAIS1C i STAI. YAIC només és compatible amb la versió S1C de TBAI i informarà un problema de compatibilitat de la junta amb qualsevol altra versió.
Capacitat de sil:
• Sil 2 en Hft=0 arquitectures (1 de 1, 2 sobre 2).
• Sil 3 en Hft=1 Arquitectures (1 de 2, 2 sobre 3).
Entrada/sortida analògica de TBAI:
La placa de terminal d’entrada/sortida (TBAI) analògica conté 10 entrades analògiques i 2 sortides connectades directament a dos blocs de terminal muntats a la placa. Cada bloc té 24 terminals que accepten fins a #12 cables AWG. Un punt de fixació del terminal de blindatge es troba al costat de cada bloc terminal.
El TBAI pot contenir les entrades i sortides següents:
• Entrada analògica: transmissor de tres fils i de quatre fils
• Entrada analògica, transmissor de potència externa
• Entrada analògica, tensió ± 5 V, ± 10 V CC
• Sortida analògica, 0-20 mA
Una font d'alimentació de 24 V DC està disponible a la junta de terminal per a tots els transductors. Les entrades es poden configurar com a senyals de tensió o de corrent. Els dos circuits de sortida analògics són 4-20 mA. Tbai es pot utilitzar amb un o tres paquets d'E/S Yaic. Els yaics duals a TBAI no són compatibles.
Entrada analògica de Stai simplex:
La placa de terminal d’entrada analògica (STAI) simplex conté 10 entrades analògiques i 2 sortides analògiques connectades a un bloc de terminal de tipus euro-bloc d’alta densitat. Stai està dissenyat per a din-rail o muntatge pla. Pot contenir les mateixes entrades i sortides que la placa de terminal TBAI.
Una font d'alimentació de 24 V DC està disponible a la junta de terminal per a tots els transductors. Les entrades es poden configurar com a senyals de tensió o de corrent. Els dos circuits de sortida analògics són 0-20 mA.
