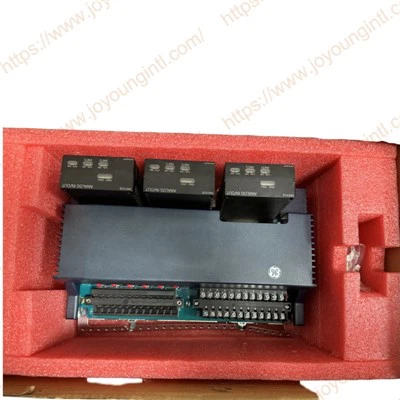

IS410trlys1b|GE IS400TRLYS1BJJ Sortida

La sortida del relé amb tauler de terminal de detecció de bobines (TRLYS1B) conté 12 relés magnètics plug-in. Els primers sis circuits de relé configurats per saltadors per a sortides de contacte en forma seca o per conduir solenoides externs. Es pot proporcionar una font estàndard de 125 V CC o 115/230 V, o una font opcional de 24 V de 24 V amb fusibles seleccionables individuals i supressió a bord, per a la potència de solenoide de camp.



Els saltadors jp 1- jp6 es subministren amb el tauler. El saltador adequat s’ha d’instal·lar si es requereix potència a un solenoide de camp. Realitzeu comprovacions d’energia de bucle individual segons les pràctiques estàndard i instal·leu els saltadors segons sigui necessari. Per a aplicacions de contacte aïllades, traieu els fusibles per assegurar -vos que la fuga de supressió s’elimina del bus d’alimentació. Si tant els saltadors com els fusibles no s’eliminen, la potència externa es connectarà als circuits de supressió en algunes condicions de funcionament.

Quan aquestes plaques de terminal s’utilitzen com a contactes secs per canviar la tensió de CA mitjançant circuits 01 a 06, i es subministren simultàniament amb potència de 125 V CC a través de JF1, JF2 o TB3, tret que tots els fusibles i saltadors JPX per al contacte del relé s’utilitzin com a contacte sec amb un subministrament separat, l’oferta separada estarà present a la terminal de relíquing normalment oberta (NO). Si no s’eliminen correctament els saltadors i fusibles JPX per al contacte sec alimentat per CA, lligarà la tensió de CA a N 125 V CC quan es tanqui el contacte. Hi ha una situació similar per a P -125. Atès que la majoria de subministraments de CA operen amb un neutre a terra, la suma de la tensió pic de CA i el 125 V DC s'aplica a moviments connectats entre el CC i el sòl. En aplicacions de CA de 120 V, la qualificació MOV és suficient per suportar aquesta tensió.

Quan la placa també es subministra amb 125 V CC, la solució preferida no és connectar els circuits 01 a 06 a circuits de control alimentats amb CA. Si no hi ha una disponibilitat de recanvi insuficient, traieu tant els fusibles com el pont per al contacte que s’utilitzen per a la commutació de CA, aïllant la tensió de CA del circuit de contacte de la tensió de distribució de corrent continu. Guardeu els saltadors i els taps de fusibles per separat per reduir la possibilitat de reinstal·lació inadvertida (per exemple després d’alguna activitat de manteniment).
