Presentació del producte

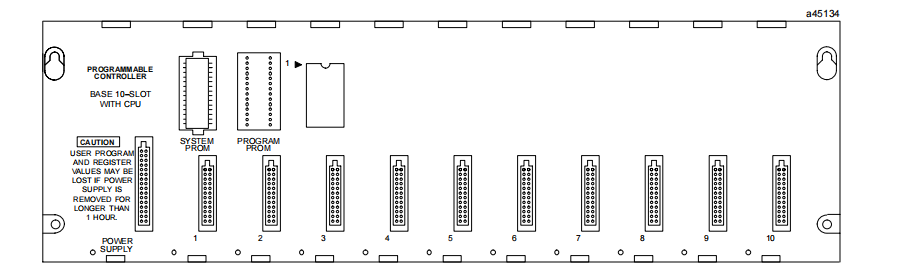

IC693CPU323 és una placa base de CPU Turbo incrustada de 10 ranures de la sèrie GE Fanuc 90-30. Disposa de 10 ranures d'E/S i 1 ranura d'alimentació dedicada, i és compatible amb diversos mòduls d'E/S bàsics de la sèrie 90-30. Només està equipat amb un port de comunicació sèrie bàsic per si mateix. Si es combina amb mòduls de comunicació opcionals com Ethernet, Profibus i GCM, es pot connectar al tipus de xarxa industrial corresponent per aconseguir la interacció de dades amb altres dispositius de control i ordinadors superiors, i adaptar-se als requisits de comunicació de diferents escenaris.
Especificacions tècniques
|
Fabricació |
GE |
|
Model |
IC693CPU323 |
| Número de part | IC693CPU323 |
|
Descripció |
BASE DE 10 RANURES amb CPU |
|
Origen |
EUA |
|
Dimensió |
30*25*5 cm |
|
Pes |
0,55 kg |
IC693CPU323 Característiques funcionals principals
Execució i control del programa
Ser responsable de l'exploració i l'execució d'alta{0}}velocitat dels programes de control escrits pels usuaris (diagrames d'escala, llistes de declaracions, diagrames de blocs de funció, etc.).
Proporciona un conjunt d'instruccions complet i potent, que admet operacions lògiques, matemàtiques complexes, manipulació de dades i control de processos.
Memòria
Memòria del programa d'usuari: proporciona un espai d'emmagatzematge de gran-capacitat de 64K bytes, que s'utilitza per emmagatzemar una lògica de control complexa i una configuració del sistema.
Memòria de registre de dades: proporciona 32K bytes d'espai d'emmagatzematge, oferint emmagatzematge suficient per a un gran nombre de variables, matrius i dades de procés.
El tipus de memòria és RAM + bateria de liti de seguretat. Els programes d'usuari es poden desar a la memòria interna no-volàtil (memòria flash).
Interfície de comunicació-integrada
Interfície Ethernet: integra un port Ethernet 10Base-T (interfície RJ-45). Aquesta és la seva característica més destacada.
Admet el protocol SRTP (protocol Ethernet industrial dedicat de GE) per a l'intercanvi de dades d'alta-velocitat amb ordinadors superiors (HMI/SCADA), estacions de treball de programació i altres dispositius habilitats per SRTP-.
Admet la funció de servidor Modbus TCP, facilitant la comunicació estandarditzada amb programari de tercers-o dispositius compatibles amb Modbus TCP (com ara sistemes HMI avançats, MES).
IC693CPU323 Configuració i programació
Programari de programació
Utilitzeu Proficy Machine Edition (PME) per a la configuració de maquinari, escriptura de programes, depuració i descàrrega. Es pot connectar mitjançant un port sèrie o un port Ethernet.
Configuració de la xarxa
Cal configurar una adreça IP única, una màscara de subxarxa i una passarel·la per a la CPU323 al programari PME per facilitar la comunicació Ethernet.
Especificacions físiques i d'instal·lació
Dimensions externes: mòdul estàndard de CPU de ranura única de la sèrie 90-30, però a causa de les seves funcions complexes, sol ser una mica més llarg que la CPU bàsica.
Ubicació d'instal·lació: s'ha d'instal·lar a la ranura més a l'esquerra del bastidor local del PLC Sèrie 90-30.
Llum indicador d'estat: el panell està equipat amb múltiples llums indicadors LED, que inclouen:
RUN/STOP: estat d'execució/aturada
BATT: bateria baixa
FALTA: indicació d'error
COM1: Activitat de comunicació en sèrie
COM2 (ETH): Enllaç del port Ethernet/indicador d'estat d'activitat
Bateria: s'utilitza una bateria de liti per a-apagar la retenció de dades de RAM i per al-rellotge d'hora.
Paràmetres tècnics de rendiment
Velocitat d'escaneig: el temps d'escaneig típic és de 0,4 mil·lisegons per instrucció lògica K, que pertany al rendiment-de gamma alta de la sèrie 90-30.
Capacitat d'expansió: es poden connectar fins a 2 bastidors d'expansió (mitjançant el cable d'expansió IC693CBL3xx) i es poden gestionar un total de 3 bastidors.
Port de comunicació
1 port Ethernet BASE-T 10 (RJ-45)
1 x port sèrie commutable RS-232/485 (tipus D de 9 pins)
Protocols compatibles: SRTP, Modbus TCP, FTP (extrem Ethernet); SNP, Modbus RTU (terminal sèrie)
Camps d'aplicació típics
Aquesta CPU és adequada per a aplicacions complexes que requereixen un control lògic d'alt rendiment-, integració de dades a nivell de fàbrica- i gestió en xarxa, com ara:
Centre de distribució i manipulació de materials a gran-escala
Línies de muntatge de fabricació complexa i línies de muntatge
Un sistema de control de processos que s'ha d'integrar amb la xarxa d'informació de la fàbrica (sistema informàtic)
Com a estació mestra central d'un sistema de control distribuït de mida mitjana-.
