RACK PLC GE IC693CHS391G

Les plaques base IC693CHS391G Sèrie 90-30 estan disponibles en configuracions de 5- i 10 ranures per satisfer les necessitats de la vostra aplicació. Podeu triar plaques base d'expansió o remotes per a sistemes multirack, que cobreixen distàncies de fins a 700 peus des de la CPU. GE Fanuc ofereix cables de longitud estàndard per a una fàcil instal·lació i proporciona informació de cablejat per a aplicacions personalitzades.

IC693CHS391 Funcions i especificacions principals

Funcions bàsiques:

Com a placa base/placa base principal del PLC de la sèrie 90-30, proporciona ranures de muntatge físiques, connexions elèctriques entre mòduls i busos de comunicació per a mòduls de CPU, mòduls d'E/S i mòduls de comunicació.

Integra una font d'alimentació de 24 VDC, que pot alimentar directament els mòduls lògics (CPU, mòduls de comunicació, etc.) i alguns mòduls d'E/S de baixa potència-muntats en ella. Per als mòduls d'E/S especials o d'alta-densitat, normalment es requereix un mòdul d'alimentació addicional.

Especificacions clau:

Nombre de ranures: 8 ranures.

Ranura 1: normalment fixa per muntar un mòdul d'alimentació o un mòdul de CPU (segons el tipus de CPU). Per al CHS391, la seva font d'alimentació integrada es troba dins del bastidor, de manera que la ranura 1 s'utilitza per al mòdul de la CPU.

Ranures 2-8: s'utilitza per muntar diversos mòduls d'E/S (entrada/sortida digital, entrada/sortida analògica), mòduls de comunicació (com ara controladors de bus Genius, mòduls Ethernet) i mòduls de funcions especials.

Entrada d'alimentació: 24VDC. Requereix una font d'alimentació externa regulada de 24 VDC.

Sortida d'alimentació (interna): proporciona +5alimentació lògica VDC al bus de la placa posterior.

Bus de comunicació: proporciona un bus paral·lel propietari per a la sèrie 90-30, utilitzat per a l'intercanvi de dades d'alta velocitat entre la CPU i diversos mòduls de ranura.

Característiques físiques:

Carcassa metàl·lica, robusta i duradora, apta per a entorns industrials.

Es munta al panell de l'armari de control mitjançant carril DIN o cargols directes.

La part frontal-inclou tancaments de mòduls i àrees d'indicadors d'estat.

Configuració típica del sistema: En una estació PLC estàndard 90-30, l'IC693CHS391 es configura de la següent manera:

Ranura 1: instal·la un mòdul de CPU de la sèrie 90-30 (p. ex., IC693CPU351, IC693CPU374, etc.).

Ranures 2-8: instal·leu diversos mòduls d'E/S segons els requisits de control. Per exemple:

IC693MDL740 (entrada digital de 32 punts)

IC693MDR390 (sortida de relé de 16 punts)

IC693ALG392 (entrada/sortida analògica)

IC693BEM331 (controlador de bus Genius)

Font d'alimentació externa: es requereix una font d'alimentació de commutació de 24 VCC suficientment potent, connectada al terminal d'entrada d'alimentació del CHS391.

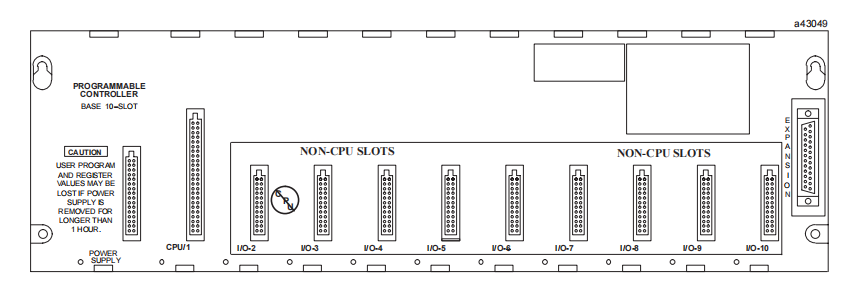

S'ha de connectar un mòdul d'alimentació a la ranura esquerra (que no està numerada) d'aquestes plaques base. La ranura esquerra només té una mida i un tipus únics
Admet un mòdul d'alimentació.

S'ha d'instal·lar un mòdul CPU (o un mòdul opcional especial) a la ranura 1 d'aquestes plaques base. La ranura 1 és una mida i un tipus únics que només admet un mòdul de CPU o un mòdul d'opció especial com l'escàner d'E/S remota FIP (IC693BEM330). La ranura 1 s'etiqueta CPU/1.

Les ranures numerades 2 i superiors tenen una mida i un tipus únics que només admeten mòduls d'E/S o d'opcions.

S'admeten les plaques base d'expansió i remotes, de manera que un connector d'expansió femení de 25-pins de tipus D es troba a l'extrem dret de la placa base per connectar-se a una placa base d'expansió o remota.

Com que la CPU és modular, es pot substituir o canviar per un altre tipus si es desitgen funcions addicionals.

Només es permet una placa base de CPU per sistema. Si s'utilitza més d'una placa base en un sistema, les addicionals han de ser de tipus Expansió o Remota.

Una placa base de CPU modular sempre s'assigna, per defecte, el número de bastidor 0.
