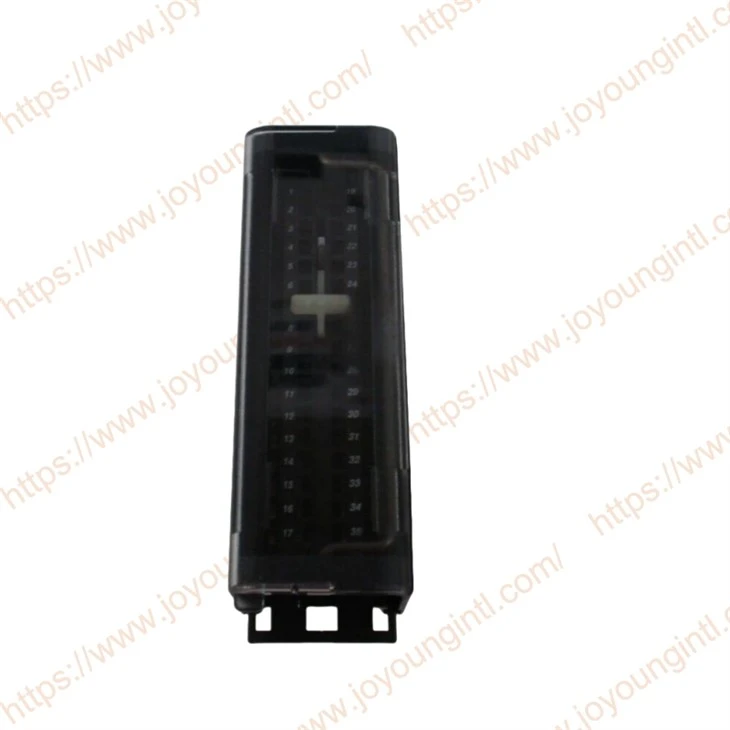

El GE IC694TBS032 és un bloc de terminal carregat a la molla per al PACSystem RX3I Programable Automation Controller Series . Té una velocitat de cablejat més ràpida i un rendiment de connexió més fiable, facilita la instal·lació ràpida i eliminació dels cables i es pot utilitzar amb una varietat de mòduls GE Fanuc .}
Especificacions tècniques
|
Fabricar |
Ge |
|
Model |
IC694TBS032 IC694TBS132 |
| Número de part | IC694TBS032 IC694TBS132 |
|
Descripció |
RX3I PAC System System Blocs de terminals de molla |
|
Origen |
Estats Units |
|
Dimensió |
13*8*5cm |
|
Pes |
0,2 kg |
Detalls del producte
Instal·lació o eliminació del conjunt de blocs del terminal del mòdul:
1. connexió mecànica entre el mòdul i el terminal
Traieu el mòdul d'E/S del bastidor RX3I (si s'instal·la) i assegureu -vos que no hi ha pols ni oli a la superfície del mòdul .
Observeu la interfície de connexió entre el terminal (IC694TBS032) i el mòdul: Hi ha pins a la part posterior del terminal corresponent als pins del mòdul, i hi ha ranures d’instal·lació del terminal a la part frontal del mòdul . alineeu les sivelles de posicionament (normalment els tenons de plàstic a les dues sides) .}
Empenyeu suaument el terminal a la interfície del mòdul i confirmeu que la sivella es bloqueja després d’escoltar un so “clic”, assegurant -vos que el terminal i el mòdul estan completament equipats i no solts (podeu tirar suaument el terminal per comprovar si és ferm) .
Traieu el mòdul d'E/S del bastidor RX3I (si s'instal·la) i assegureu -vos que no hi ha pols ni oli a la superfície del mòdul .
Observeu la interfície de connexió entre el terminal (IC694TBS032) i el mòdul: Hi ha pins a la part posterior del terminal corresponent als pins del mòdul, i hi ha ranures d’instal·lació del terminal a la part frontal del mòdul . alineeu les sivelles de posicionament (normalment els tenons de plàstic a les dues sides) .}
Empenyeu suaument el terminal a la interfície del mòdul i confirmeu que la sivella es bloqueja després d’escoltar un so “clic”, assegurant -vos que el terminal i el mòdul estan completament equipats i no solts (podeu tirar suaument el terminal per comprovar si és ferm) .
2. Instal·lació del mòdul i del rack (si no s'instal·la)
Inseriu el mòdul d'E/S amb els terminals instal·lats al llarg dels carrils de la cremallera RX3I, alineeu -lo amb la interfície del bus del bastidor i empenyeu -lo fins que la palanca de bloqueig del costat del mòdul aparegui i es bloquegi automàticament, assegurant una connexió fiable entre el mòdul i el bus de cremallera .
Inseriu el mòdul d'E/S amb els terminals instal·lats al llarg dels carrils de la cremallera RX3I, alineeu -lo amb la interfície del bus del bastidor i empenyeu -lo fins que la palanca de bloqueig del costat del mòdul aparegui i es bloquegi automàticament, assegurant una connexió fiable entre el mòdul i el bus de cremallera .
Blocs de terminal d'alta densitat:
1. Premeu el conjunt de blocs del terminal directament cap al mòdul fins que estigui parcialment assegut .
2. Obriu la porta de la part frontal del bloc del terminal i empenyeu el pany (vegeu més avall) cap amunt fins que arribi a la part superior de la ranura i feu clic al lloc .
3. Comproveu que el bloc del terminal estigui completament assegut .
Eliminant un bloc de terminal d'alta densitat del mòdul
1. Obriu la porta del bloc del terminal .
2. Empeny el pany cap avall, tal com es mostra a l'esquerra molt fermament fins que s'allibera el bloc del terminal .
3. Allunyar el bloc del terminal del mòdul fins que els contactes s'hagin separat .
Eliminant un bloc de terminal de la seva coberta
Per eliminar un bloc de terminal de la seva coberta:
1. Agafeu els costats de la coberta del bloc del terminal .
2. Tireu cap avall a la part inferior del bloc del terminal .
