Introducció del producte

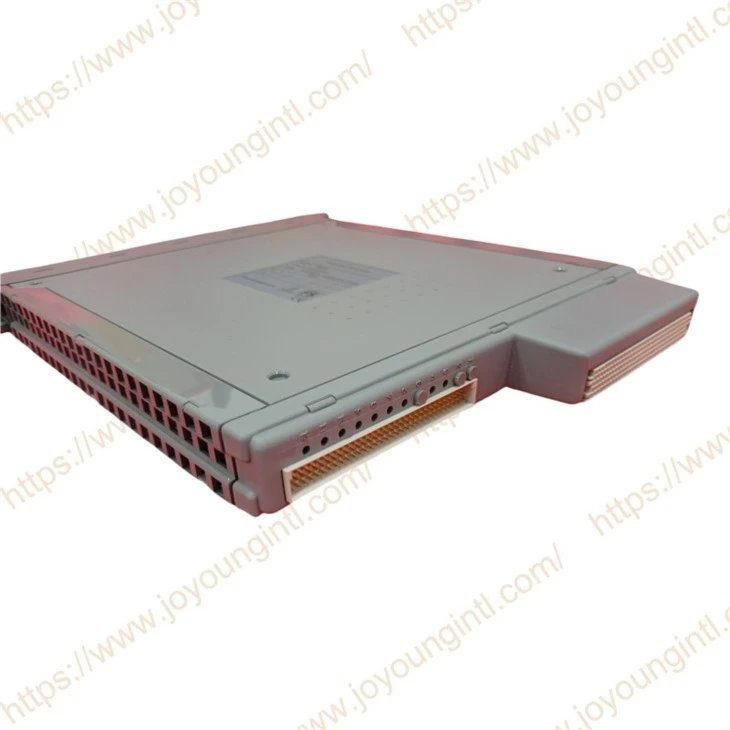

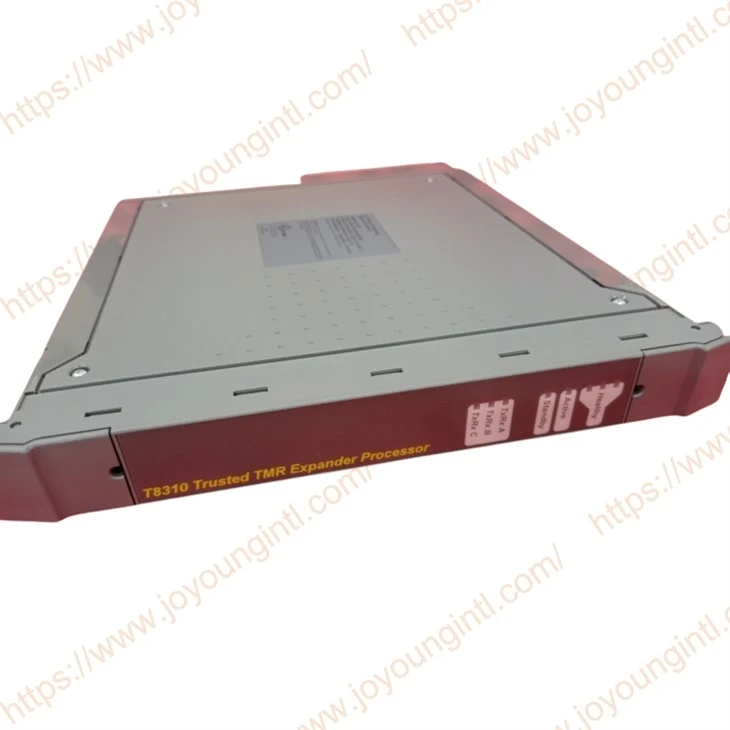

El mòdul T8310 Trusted® TMR Expander Mòdul resideix a les ranures del processador del xassís Expander de confiança i proporciona la interfície "esclava" entre el bus expandidor i el pla posterior del xassís expandidor. El bus Expander permet implementar múltiples sistemes de xassís mitjançant connexions de cables de parella retorçada (UTP) no protegides, mantenint les capacitats de bus (IMB) de gran amplada de banda (IMB).
Especificacions tècniques
|
Fabricar |
Rockwell ICS Triplex |
|
Model |
T8310 |
|
Número de part |
T8310 |
|
Descripció |
Processador de confiança de TMR de confiança |
|
Origen |
EUA \/ Mèxic |
|
Dimensió |
48*32*26cm |
|
Pes |
5kg |
Detalls del producte
El mòdul proporciona una contenció de falles per al bus expandidor, el propi mòdul i el xassís expandidor, garantint que els efectes d’aquestes falles potencials es localitzin i es maximitzin la disponibilitat del sistema. El mòdul és tolerant a les falles amb l'arquitectura HIFT TMR. Els diagnòstics, el seguiment i les proves exhaustives proporcionen una identificació ràpida de falles. Les configuracions de recanvi en calent i de mòdul són compatibles, permetent estratègies de reparació automàtica i manual.
Funcions T8310:
• Operació Triple Modular redundant (TMR), Falles Tolerant (3-2-0).
• Arquitectura de tolerància a les falles implementada per maquinari (HIFT).
• Règims dedicats a les proves de maquinari i programari que proporcionen temps de resposta i reconeixement de falles molt ràpids.
• Manipulació automàtica de falles sense molèsties alarmants.
• Substitució en calent.
• Indicadors del panell frontal que mostren la salut i l'estat del mòdul.
LEDs d'estat del mòdul:
| Porta | Declarar | Descripció |
| Sana |
En verd constant Vermell intermitent |
El mòdul és saludable. Falla al canal corresponent. |
| Activa | Verd | El mòdul es troba en estat actiu. |
| Rescat | En verd constant | El mòdul es troba en estat d'espera. |
|
Activitat de comunicacions
|
Apagat Verd Vermell |
Cap activitat ni ha fallat. Rebre activitat. Transmetre activitat. |
Quan el mòdul estigui en espera, no s’observarà cap activitat de transmissió (LED vermell).
Configuració del mòdul
El processador Expander no requereix cap configuració al propi mòdul. El mòdul proporciona informació d'estat disponible per al programador d'aplicacions. El conjunt d’eines IEC 61131 proporciona la interfície per configurar i utilitzar aquesta informació d’estat.
Resolució de problemes
1. Tots els indicadors del panell frontal?
1) Falta d’energia: si tots els altres mòduls del xassís tampoc mostren indicadors, comproveu la distribució d’energia i la connexió amb el xassís. 2) Interfície del panell frontal (FCR D) Falla: comproveu si altres mòduls del xassís han il·luminat LED. Comproveu si és possible comunicar -vos amb altres mòduls dins del xassís, utilitzant el tipus de placa de xassís (T8300) o la utilitat de diagnòstic. Si les comunicacions són possibles i aquest és l’únic processador expandidor instal·lat, el fracàs està dins de la FCR D i s’ha de substituir el mòdul.
2. Indicador de fcr FCR que parpelleja vermella?
El mòdul continuarà proporcionant comunicacions entre el bus expandidor i els mòduls del xassís. Tot i això, el mòdul s’hauria de substituir tan aviat com sigui pràctic.
3. Desplaçament indicador de reserva?
Això indica que el processador TMR ha detectat una falla dins del mòdul i ha canviat al mòdul anterior. El mòdul fallat s’hauria d’eliminar el més aviat possible i un reemplaçament instal·lat tan aviat com sigui pràctic.
