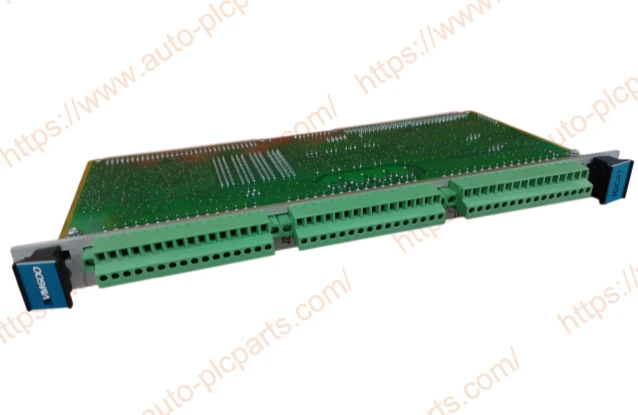

El200-560-000-113 IOC4TLa targeta d'E/S és un mòdul d'interfície d'entrada/sortida clau del sistema de protecció mecànica suís VM600. S'utilitza principalment juntament amb elTargeta de protecció de maquinària MPC4, proporcionant funcions d'adquisició, processament i sortida del senyal per a tot el sistema de control de vibracions i protecció mecànica.
Per a equips crítics que funcionen contínuament durant períodes llargs-com ara turbines de vapor, turbines de gas, compressors centrífugs, grups electrògens i sistemes de grans ventiladors-, el funcionament continu dels sistemes de protecció mecànica s'inclou normalment als plans de manteniment anuals. Per tant, ja sigui per a propietaris d'equips, integradors de sistemes o proveïdors de serveis de manteniment, els propòsits principals de la compra de VM600IOC4TLes peces de recanvi inclouen generalment el manteniment d'equips, la substitució de mòduls defectuosos, l'establiment de reserves d'inventari i el suport de l'expansió del sistema.
| Paràmetre | Especificació |
|---|---|
| Model | IOC4T |
| Número de part | 200-560-000-113 |
| Tipus de producte | Targeta d'entrada/sortida |
| Sèrie | Sistema de protecció de maquinària |
| Mòdul associat | Targeta de protecció de maquinària MPC4 |
| País d'origen | Suïssa |
| Canals de senyal dinàmic | 4 canals |
| 2 channels | |
| 4 channels, individually configurable | |
| 0–10 V or 4–20 mA | |
| 4 programmable relays | |
| 32 sortides de col·lector obert-programables | |
| Interfície de comunicació | Interfície de placa posterior VM600 |
| Posició d'instal·lació | Part posterior del bastidor VM600 |
| Capacitat d'intercanvi-calent | Admet |
| Protecció EMC | Entrades i sortides protegides EMI/EMC |
| Temperatura de funcionament | -25 graus a +65 graus |
| Temperatura d'emmagatzematge | -40 graus a +85 graus |
| Dimensions | 21 × 17 × 5 cm |
| Pes | 0,35 kg |
| Codi HS | 8471609000 |
| Certificacions | Normes de compliment CE, EAC, IEC/EN* |
Descripció dels productes
32 senyals digitals que representen alarmes es passen al pla posterior del bastidor i es poden utilitzar per targetes de relé RLC16 opcionals i/o targetes de relé intel·ligents IRC4 muntades al bastidor (seleccionable per pont).
ElIOC4T 200-560-000-113connecta els senyals bruts de dinàmica (vibració) i velocitat dels sensors a l'MPC4. Aquests senyals, un cop processats, es tornen a passar a l'IOC4T i es posen a disposició a la regleta de terminals del seu panell frontal (posterior del VM600). Per als senyals dinàmics, quatre convertidors digitals-a-incorporats (DAC) proporcionen sortides de senyal calibrades en el rang de 0 a 10 V. A més, quatre convertidors de voltatge-a-a bord permeten que els senyals es proporcionin com a sortides de corrent en el rang de 4 a 20 seleccionables mA.
INFORMACIÓ DE LA COMANDA
| Tipus | Designació | Número de comanda (PNR) |
| IOC4T | Diferents versions de la targeta d'entrada/sortida (per a l'MPC4): | |
| – Estàndard | 200-560-000-1Hh | |
| – Circuits separats | 200-560-000-2Hh |

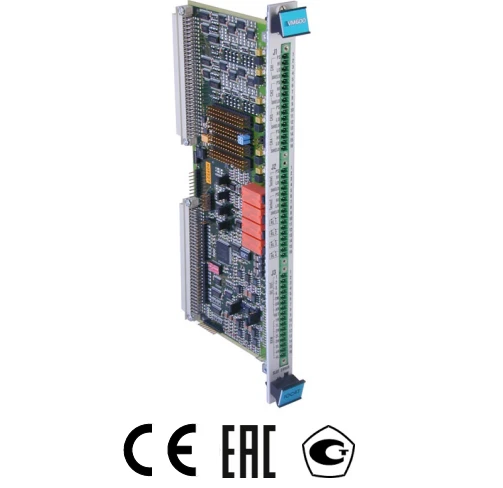

Instruccions d'actualització de la versió IOC4T
200-560-000-113 IOC4TI/O CARD pertany a la versió anterior de IOC4T al sistema de protecció mecànica VM600. A mesura que els requisits per a les normatives de protecció del medi ambient, la qualitat de la transmissió del senyal i la compatibilitat del sistema en els sistemes de control industrial continuen augmentant, Vibro-Meter va actualitzar i optimitzar les targetes MPC4 i IOC4T el 2017. Per tant, durant el manteniment del projecte, l'adquisició de recanvis i les actualitzacions del sistema, entendre les diferències entre les diferents versions IOC4T és de gran valor de referència per a la contractació de personal i enginyers de manteniment.
El 2017, Vibro-Meter va realitzar una actualització de maquinari per als parells de targetes MPC4 i IOC4T.
Aquesta actualització cobreix principalment dos aspectes:
Complir els requisits ambientals RoHS. El mòdul IOC4T actualitzat compleix amb l'estàndard RoHS, redueix l'ús de substàncies nocives en productes electrònics i compleix millor els requisits de protecció del medi ambient dels mercats europeu i internacional.
2. Optimitzar el circuit de sortida del senyal dinàmic
L'IOC4T actualitzat ha redissenyat el circuit de sortida del senyal dinàmic en brut. Aquesta millora ha reduït la impedància de sortida, permetent que els senyals de vibració dinàmica s'integrin millor amb equips moderns de monitorització i anàlisi.
Les versions de la targeta IOC4T estan disponibles amb un recobriment conforme ("vernís") aplicat als circuits de la targeta per a una protecció ambiental addicional contra productes químics, pols, humitat i temperatures extremes.
El 2017, els parells de targetes de protecció de màquines MPC4 / IOC4T es van millorar per (1) ser compatibles amb RoHS i (2) proporcionar una impedància de sortida del senyal dinàmica en memòria intermèdia reduïda, que va requerir un redisseny del circuit de sortida del senyal dinàmic "brut" subjacent. En conseqüència, les diferents versions dels parells de targetes de protecció de màquines MPC4/IOC4T en ús són:
• Versions posteriors de l'MPC4 (PNR 200-510-SSS-115, 200-510-SSS-214 i 200-510-SSS-313 o posteriors) i IOC4T (PNR 200-560-000-114 i 200-510-SSS-214 i 200-510-SSS-313 o posteriors), que són compatibles amb RoHS i 200-561 i posteriors. tenen una impedància de sortida de 50 Ω
• Versions anteriors de l'IOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 i 200-510-SSS-312 o anteriors) i IOC4T (PNR 200-560-000-113 i 200-560-000-113 i 200-510-SSS-312 anteriors) Conforme a RoHS i té una impedància de sortida de 2000 Ω.
"SSS" representa la versió del microprogramari (programari incrustat) i "Hh" la versió del maquinari. Els increments "H" són per a modificacions importants que poden afectar la intercanviabilitat del producte. Els increments "h" són per a modificacions menors que no afecten la intercanviabilitat.
Per als usuaris existents de VM600, abans de comprar la TARGETA I/O IOC4T, es recomana confirmar la informació següent:
The current system's used IOC4T order number
Versió de targeta de protecció mecànica MPC4
Informació de la versió del firmware
Si cal una versió RoHS
Si es demana una versió de tres-revestiment prova
Tant si es tracta d'una actualització del sistema o només de substitució de peces de recanvi
La confirmació d'aquests paràmetres per avançat ajuda a garantir que l'IOC4T acabat de comprar pot estar en línia amb el sistema de protecció mecànica VM600 existent, reduint així la càrrega de treball d'instal·lació i posada en marxa-in situ.
Recomanacions de productes relacionats
Els mòduls clau necessaris per construir un sistema complet de protecció mecànica VM600
200-560-000-113 IOC4TI/O CARD és principalment responsable de l'entrada del senyal del lloc-, la sortida d'alarma i la interacció de dades amb el sistema de control. En els projectes reals, IOC4T normalment no funciona de manera independent, sinó que funciona juntament amb diversos mòduls funcionals a la plataforma VM600 per formar un sistema complet de protecció mecànica i monitorització d'estat. Tant si es tracta d'un projecte nou, d'ampliació del sistema, manteniment d'equips o reserva de peces de recanvi, entendre els productes de suport d'IOC4T és molt important per a la selecció del sistema i la planificació de l'adquisició.
Targeta de protecció de maquinària MPC4
MPC4 és el mòdul de processament bàsic del sistema VM600 i també és el producte complementari més comú d'IOC4T. Els senyals de vibració, desplaçament i velocitat que recullen els-sensors del lloc primer entren al sistema mitjançant IOC4T i, a continuació, MPC4 realitza càlculs en temps real-, anàlisi de tendències, judici d'alarmes i processament lògic de protecció.
Targeta de relé RLC16
La targeta de relé RLC16 s'utilitza principalment per ampliar les capacitats de sortida d'alarma i enclavament del sistema. A les unitats de compressió a gran-escala, les unitats de turbines de vapor o els equips de procés clau, confiar únicament en les sortides de relé d'IOC4T pot no ser suficient per complir els-requisits de control in situ. Afegint el mòdul RLC16, el sistema pot obtenir més sortides de contactes d'alarma, que es poden utilitzar per a la protecció d'apagat d'equips, alarmes audibles i visuals, control d'enclavament i connexió amb sistemes de tercers-.
Targeta de relé intel·ligent IRC4
En comparació amb les sortides de relé tradicionals, IRC4 pot realitzar judicis de combinació lògica basats en múltiples paràmetres de monitorització. Per exemple:
El valor de vibració supera el límit i la velocitat de rotació arriba al valor establert;
Múltiples punts de mesura activen l'alarma simultàniament;
L'acció d'enclavament s'executa en condicions específiques.
Mòdul d'alimentació RPS6U
RPS6U és el mòdul d'alimentació del bastidor VM600, que proporciona la potència de treball per a tot el sistema.
Quan els usuaris compren IOC4T, l'estat de funcionament del mòdul d'alimentació també s'ha d'incloure al pla de gestió de recanvis, ja que el mòdul d'alimentació és un component important que afecta el funcionament de tot el bastidor.
Condicionador de senyal IQS450
En aplicacions com ara el control de vibracions de l'eix, el control del desplaçament de l'eix i el control de la velocitat, els senyals en brut recollits per les sondes de proximitat solen ser processats per l'IQS450 abans de ser transmesos a l'IOC4T i MPC4 per a l'anàlisi.
L'IQS450 és capaç de convertir els senyals del sensor en un format de senyal estàndard adequat per al processament del sistema. Per tant, és un accessori comú en el sistema de monitorització del sensor de corrents de Foucault.
Sensor de proximitat TQ402
Aquest sensor s'utilitza principalment per:
Monitorització de vibracions axials
Seguiment del desplaçament de l'eix
Monitorització de compensació
Monitorització de la diferència de dilatació tèrmica
Mesura de velocitat
En utilitzar-lo juntament amb IQS450 i IOC4T, es pot aconseguir un seguiment continu de l'estat de funcionament dels equips rotatius crítics.
Sensor de proximitat TQ412
TQ412 pertany a la sèrie TQ de productes de sensors de proximitat i es pot utilitzar en entorns industrials amb altes temperatures i vibracions elevades.
Quan aquest sensor es combina amb el condicionador de senyal IQS450, pot proporcionar un senyal de mesura estable a l'IOC4T, que s'utilitza per a l'adquisició de dades en sistemes de protecció d'equips i monitorització d'estat.
Sistema de bastidor VM600
El sistema de bastidor VM600 serveix com a plataforma d'instal·lació per a tots els mòduls.
Els mòduls com IOC4T, MPC4, RLC16, IRC4 i RPS6U estan instal·lats al bastidor VM600 i aconsegueixen la distribució d'energia i la comunicació de dades a través del pla posterior.
El sistema es pot ampliar de manera flexible segons el nombre de-punts de supervisió al lloc i els requisits de protecció.
PMF
P: Quina diferència hi ha entre 200-560-000-113 i 200-560-000-114?
R: 200-560-000-113 pertany a la versió anterior de IOC4T.
200-560-000-114 pertany a la versió actualitzada de 2017. Els principals canvis inclouen:
Compleix amb els estàndards de protecció ambiental RoHS
La impedància de sortida del senyal dinàmic s'ha reduït de 2000Ω a 50Ω
S'ha redissenyat el circuit de sortida del buffer
P: Com podem determinar si cal substituir IOC4T?
R: Quan es produeixen les situacions següents al sistema, es recomana comprovar l'estat de IOC4T:
Pèrdua anormal del senyal del canal
Anormalitat de la sortida analògica
El relé d'alarma no pot funcionar
Anormalitat de sortida digital
Alarma d'auto{0}}diagnòstic del mòdul
Apagada programada per manteniment després d'un funcionament-a llarg termini
Per a les centrals elèctriques en funcionament continu-, les plantes petroquímiques i les estacions de compressió de gas natural, es recomana que els usuaris emmagatzemin les peces de recanvi IOC4T amb antelació, de manera que es puguin substituir durant els períodes de manteniment planificats, reduint així el cicle de manteniment posterior.
P: És necessari confirmar simultàniament el model MPC4 en comprar l'IOC4T?
R: IOC4T i MPC4 són parells de targetes que formen un sistema complementari. Es comuniquen mitjançant el pla posterior VM600.
Abans de comprar IOC4T, es recomana proporcionar:
Model complet MPC4
Número de comanda MPC4
Versió de firmware
Model actual IOC4T
Això ajudarà a garantir la compatibilitat dels mòduls i evitarà qualsevol discrepància de configuració després de la-instal·lació al lloc.
P: L'IOC4T es classifica com a producte de subministrament-a llarg termini?
R: 200-560-000-113 IOC4T I/O CARD s'ha utilitzat àmpliament al sistema de protecció de maquinària VM600 durant molt de temps i té una àmplia base d'instal·lació en projectes de generació d'energia global, petroli i gas, petroquímics, metal·lúrgia i grans projectes de monitorització d'equips industrials. A causa del fet que un gran nombre de sistemes VM600 encara es troben en fase d'operació i manteniment, IOC4T continua tenint demandes de recanvi de peces de recanvi, reposició d'inventari i manteniment del sistema. Hem prestat molta atenció a la demanda del mercat dels productes IOC4T i de la sèrie VM600 relacionats, i hem estat subministrant contínuament recursos puntuals, incloses peces d'inventari, productes excedents del projecte i productes de recanvis de lliurament immediata. Per a errors sobtats d'equips, manteniment d'aturada planificada o projectes d'adquisició de recanvis d'emergència, podem confirmar ràpidament les fonts de subministrament i organitzar el lliurament en funció de la situació de l'inventari.
