La placa de terminal de sortida de relé simplex (DRLY) és una placa de terminal de sortida de relé compacta dissenyada per al muntatge de parets (no muntatge de DIN-Rail). La placa té 12 relés de sortida de contacte seca-C i es connecta a la placa de processador VCCC, VCRC o VTUR amb un sol cable. El connector de cable de pin 37- és idèntic al que s'utilitza a la placa de terminal de Try més gran.
Especificacions tècniques
|
Fabricar |
General Electric (GE) |
|
Model |
IS200DRLYH1BBB |
| Número de part | Is200drlyh1b |
|
Descripció |
Junta de terminal de Marc VI
|
|
Origen |
Estats Units |
|
Dimensió |
30*20*10cm |
|
Pes |
0. 35kg |
Detalls del producte
Es poden connectar dues juntes DRLY a VCCC, VCRC o VTUR per a un total de 24 sortides de contacte. Només hi ha disponible una versió simplex d’aquest tauler. Hi ha dues versions del tauler de terminal DRLY:
• H1A té contactes de relé de potència més alta que H1B.
• L’H1B és adequat per utilitzar -lo a la llista UL per a les ubicacions perilloses (classificades) de la Divisió 2.

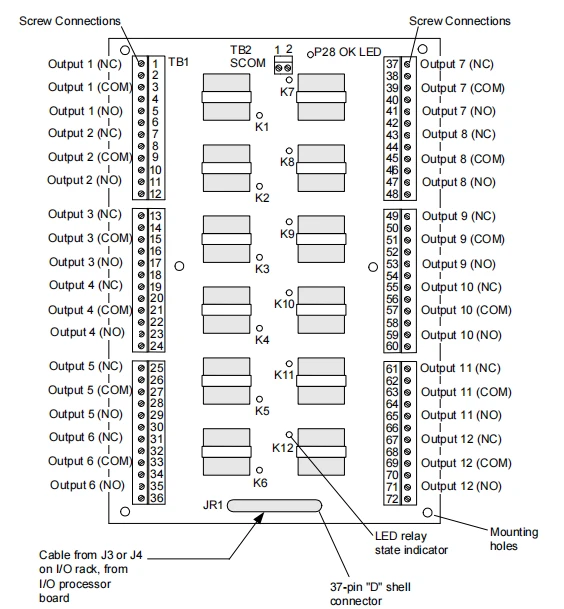

IS200DRLYH1B Instal·lació:
Munteu el tauler de fixació per fixar els cargols a la paret a través dels quatre forats de muntatge a les cantonades de la placa de suport metàl·lic. Connecteu els cables de les 12 sortides del relé directament als cargols numerats estranys dels blocs de terminal.
Els blocs de terminal de tipus euro-bloc de gran densitat es connecten als receptacles numerats del tauler. Els dos cargols de TB2 es proporcionen per a la connexió SCOM (terra del xassís), que hauria de ser la distància tan curta com sigui possible.
|
Nombre de sortides de relé
|
12 relés, bobina nominal 24 v dc
|
|
Tipus de relé
|
Llançament doble de dos pols amb contactes del formulari C que contenen dos contactes NO i 2 NC. Llista UL, certificat CSA, segellat a UL 1604
|
|
Qualificació de contacte del relé
(càrrega resistent)
|
28 V DC: 2 Una tensió de funcionament màxim: 250 V RMS, 220 V CC
125 V dc: 0. 5 Un corrent operatiu màxim: 2 a dc, 1 a rms
120 V AC: 1 A Max Capacitat de commutació: 125 VA, 60 W
24 0 v AC: 0,5 a
|
|
Supressió
|
El client subministrarà la supressió externa
|
|
Temps de resposta del relé
|
Operar: 3 ms típics
Versió: 2 ms típics
|
|
Detecció de falles al tauler d'E/S
|
L’estat del P28 V DC es controla mitjançant un LED verd a la part superior del tauler.
La tensió a cada bobina del relé s’indica amb un LED groc.
No hi ha cap control de l'estat de relé al tauler d'E/S.
|
|
Requisits de l’agència
|
Aplicacions de classe I, Divisió 2, CSA i CE, també apareixen a la taula per a la taula
Tryh1a
|
