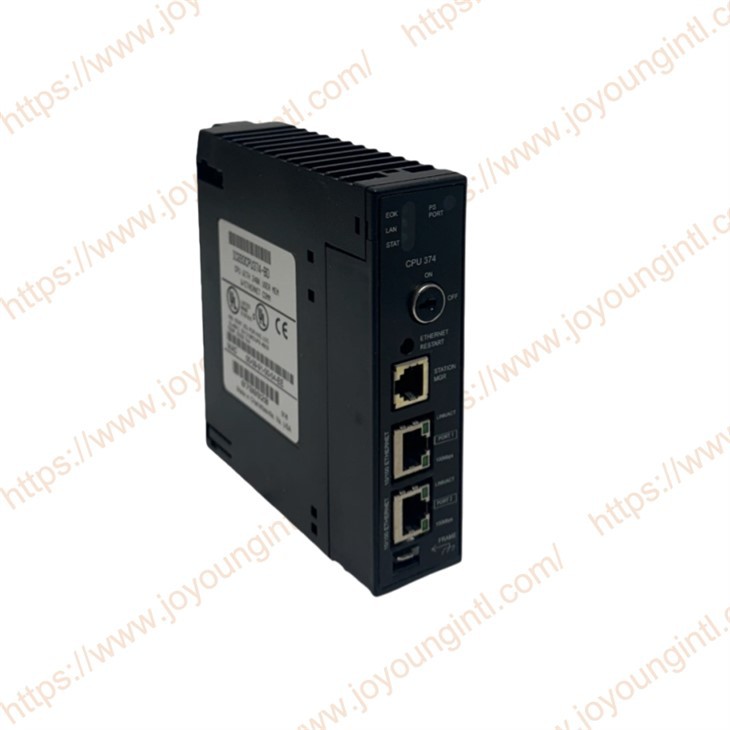

Presentació del producte
El GE IC693 CPU374 està equipat amb un controlador Ethernet incrustat, que inclou dos ports Ethernet amb capacitats de detecció automàtica, un commutador intern i una velocitat de comunicació de fins a 100 Mbps per al controlador Ethernet integrat. Admet SRTP, dades globals d'Ethernet i protocols de client/servidor Modbus/TCP, que permeten la interacció de dades remotes d'alta-velocitat amb ordinadors superiors, altres PLC i altres dispositius, i compleix els requisits de les xarxes Ethernet industrials.
Especificacions tècniques
|
Fabricació |
GE |
|
Model |
IC693CPU374 |
| Número de part | IC693CPU374 |
|
Descripció |
Mòdul de CPU d'una-ranura |
|
Origen |
EUA |
|
Dimensió |
30*25*5 cm |
|
Pes |
0,55 kg |
IC693CPU374 Característiques i avantatges del producte
Altament integrat
El mòdul de ranura única-integra Ethernet, diversos ports sèrie i controladors de bus Genius, reduint la necessitat de mòduls de comunicació externs, simplificant el disseny del sistema i estalviant costos i espai.
Rendiment excepcional
Velocitat d'escaneig ràpida i gran memòria d'usuari, capaç de gestionar algorismes de control complexos, un gran nombre de punts d'E/S i tasques de registre de dades.
Forta connectivitat de xarxa
Admet de manera nativa xarxes multi-capes a nivell empresarial (Ethernet), nivell de dispositiu (Genius Bus) i nivell de dispositiu sèrie, facilitant la integració del sistema.
IC693CPU374 Expansió del sistema i capacitats d'E/S
Expansió de la placa posterior local
Admet la instal·lació de múltiples mòduls d'E/S de la sèrie 90-30 i mòduls de funcions especials en bastidors locals.
Capacitat d'expansió remota
Mitjançant l'ús de mòduls receptors d'expansió com IC693BEM331 i cables d'expansió, es poden connectar bastidors d'expansió remots per augmentar encara més la capacitat d'E/S.
Paràmetres bàsics de rendiment
Processador i memòria: s'adopta un-processador de 32 bits d'alt rendiment.
Memòria lògica d'usuari: 256 KB.
Memòria del registre de dades d'usuari: 512 KB.
Velocitat d'execució: la velocitat d'escaneig típica és de 0,15 mil·lisegons per mil instruccions booleanes, la qual cosa la converteix en una de les CPU més ràpides de la sèrie 90-30.
Especificació física: disseny d'amplada d'una-ranura, estalviant espai al bastidor.
Temperatura de funcionament: 0 graus a 60 graus.
3.-Interfície de comunicació integrada
L'IC693CPU374 és conegut per les seves capacitats de comunicació altament integrades, amb el seu panell frontal que integra múltiples ports estàndard:
Port 1 de comunicació sèrie (port 1): un port configurable RS-232/RS-485 (D-sub de 9 pins). Normalment s'utilitza com a port de programació del sistema, admet la connexió del protocol SNP al programari de programació (com Proficy Machine Edition) i també es pot configurar com a estació principal o esclau Modbus RTU.
Port de comunicació sèrie 2 (port 2): un port configurable RS{-232/RS-485 (sub D-9-pins). Normalment s'utilitza com a port d'aplicació per connectar interfícies home-màquina, lectors de codis de barres, convertidors de freqüència o altres dispositius sèrie de tercers, i admet protocols com SNP, Modbus RTU i SRTP.
Port de comunicació sèrie 3 (Port 3): port noners-485 (bloc de terminals desmuntable). Normalment s'utilitza com a port de comunicació dedicat i es pot aplicar a la comunicació de xarxa SNP de CPU-a CPU.
Port Ethernet: un port RJ45 Ethernet industrial estàndard de 10/100 Mbps. Admet la pila de protocols TCP/IP, pot executar funcions de servidor SRTP (protocol natiu GE Fanuc) i Modbus TCP, facilitant l'intercanvi de dades d'alta-velocitat amb sistemes SCADA d'ordinadors superiors, altres dispositius compatibles amb PLCS o Ethernet-.
Port Genius Bus: integrat-en el controlador de bus Genius, connectat directament mitjançant un bloc de terminals desmuntable. Pot gestionar directament fins a 32 dispositius de bus Genius (com ara subestacions d'E/S remotes, convertidors de freqüència, sensors, etc.), admet la redundància del bus i és una funció clau per aconseguir E/S i control distribuïts.
Camps d'aplicació típics
A causa de les seves potents funcions, IC693CPU374 s'utilitza sovint en escenaris exigents d'automatització industrial, com ara:
Control complex-de màquines a gran escala i supervisió de línies de producció.
Sistemes de control de processos (com ara en enginyeria química, tractament d'aigües i productes farmacèutics).
Sistema automatitzat de manipulació i magatzematge de materials.
Projectes d'automatització de fàbriques que requereixen un intercanvi de dades d'alta-velocitat i un control distribuït.
